| 上海揽岳机械有限公司生产的JK、JM型卷扬机是一种体积小、重量轻、起重大、操作灵活、安全可靠、经久耐用的电动起重机。广泛适用于建筑、桥梁、冶金、矿山等企业工地中，本机除广泛用于物科升降和大型吊装工程中作卷扬之外。亦可在斜坡或半地拖拉各种材料和设备。 |
 |
项目 |
参数 |
项目 |
参数 |
钢丝绳额定拉力 KN |
3 |
电动机 |
型号 |
YEJ80-4 |
总传动比 i |
44.69 |
功率 Kw |
0.75 |
钢丝绳 |
规格直径 mm |
6*19*6.2 |
转速 r/min |
139 |
额定速度 m/min |
14 |
液压推杆制动器 |
|
卷筒 |
直径长度 mm |
∮ 120*262 |
电磁铁制动器 |
|
转速 r/min |
31.10 |
外型尺寸 mm |
600*500*260 |
容量绳 m |
50 |
整机质量 kg |
90 |
减速器齿轮参数 |
第一级 |
模数 |
1.5 |
第二级 |
模数 |
1.5 |
第三级 |
模数 |
2 |
齿数比 |
70/22 |
齿数比 |
82/24 |
齿数比 |
74/18 |
项目 |
参数 |
项目 |
参数 |
钢丝绳额定拉力 KN |
3 |
电动机 |
型号 |
YEJ80-4 |
总传动比 i |
31.38 |
功率 Kw |
1.1 |
钢丝绳 |
规格直径 mm |
6*19*6.2 |
转速 r/min |
1400 |
额定速度 m/min |
20 |
液压推杆制动器 |
|
卷筒 |
直径长度 mm |
∮ 120*262 |
电磁铁制动器 |
|
转速 r/min |
44.61 |
外型尺寸 mm |
600*500*260 |
容量绳 m |
50 |
整机质量 kg |
90 |
减速器齿轮参数 |
第一级 |
模数 |
1.5 |
第二级 |
模数 |
1.5 |
第三级 |
模数 |
2 |
齿数比 |
68/24 |
齿数比 |
80/26 |
齿数比 |
72/20 |
|
|

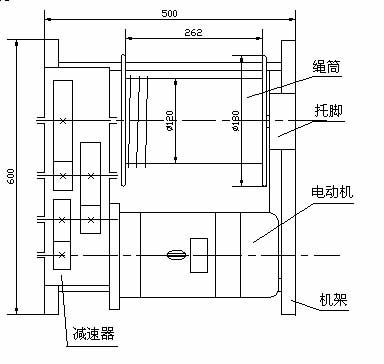

| ◆ 0.3吨卷扬机--示意图： |
 |
|

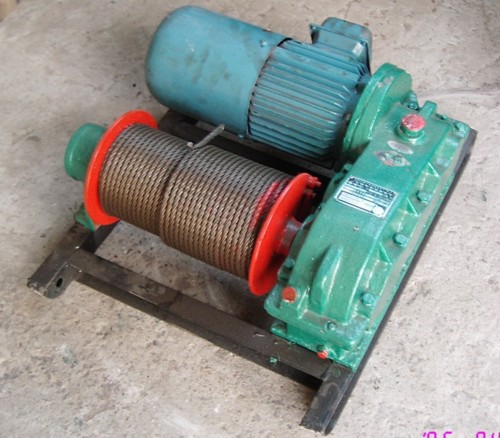

| ◆ 0.3吨卷扬机--详图： |
 |
|
|
|
|
|
