| 上海揽岳机械有限公司生产的JK、JM型卷扬机是一种体积小、重量轻、起重大、操作灵活、安全可靠、经久耐用的电动起重机。广泛适用于建筑、桥梁、冶金、矿山等企业工地中，本机除广泛用于物科升降和大型吊装工程中作卷扬之外。亦可在斜坡或半地拖拉各种材料和设备。 |
 |
项目 |
参数 |
项目 |
参数 |
钢丝绳额定拉力 KN |
10 |
电动机 |
型号 |
Y132S-4 |
总传动比 i |
41.49 |
功率 Kw |
5.5 |
钢丝绳 |
规格直径 mm |
6*19-9.3 |
转速 r/min |
1440 |
额定速度 m/min |
25 |
液压推杆制动器 |
|
卷筒 |
直径长度 mm |
∮ 195*330 |
电磁铁制动器 |
TJ 2 -150 |
转速 r/min |
34.70 |
外型尺寸 mm |
850*820*400 |
容量绳 m |
100 |
整机质量 kg |
260 |
减速器齿轮参数
|
第一级 |
模数 |
2.5 |
第二级 |
模数 |
3 |
第三级 |
模数 |
4 |
齿数比 |
46/15 |
齿数比 |
51/14 |
齿数比 |
52/14 |
项目 |
参数 |
项目 |
参数 |
钢丝绳额定拉力 KN |
5 |
电动机 |
型号 |
Y 100L 1 -4 |
总传动比 i |
53.32 |
功率 Kw |
2.2 |
钢丝绳 |
规格直径 mm |
6*19*7.7 |
转速 r/min |
1420 |
额定速度 m/min |
15.5 |
液压推杆制动器 |
|
卷筒 |
直径长度 mm |
∮ 170*298 |
电磁铁制动器 |
TJ 2 -100 |
转速 r/min |
26.63 |
外型尺寸 mm |
710*655*350 |
容量绳 m |
100 |
整机质量 kg |
180 |
减速器齿轮参数 |
第一级 |
模数 |
2 |
第二级 |
模数 |
2.5 |
第三级 |
模数 |
3.5 |
齿数比 |
61/18 |
齿数比 |
59/15 |
齿数比 |
56/14 |
|
|
| ◆ 1吨卷扬机--传动系统示意图： |
 |
|

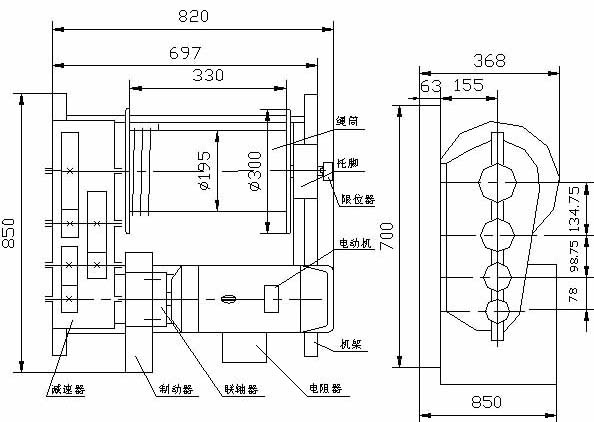

| ◆ 1吨卷扬机--详图： |
 |
|
|
|
|
|
