 ◆ 5吨B型卷扬机--概述:
    上海揽岳机械有限公司生产的JK、JM型卷扬机是一种体积小、重量轻、起重大、操作灵活、安全可靠、经久耐用的电动起重机。广泛适用于建筑、桥梁、冶金、矿山等企业工地中,本机除广泛用于物科升降和大型吊装工程中作卷扬之外。亦可在斜坡或半地拖拉各种材料和设备。
 ◆ 5吨B型卷扬机--主要技术参数:

项目

参数

项目

参数

钢丝绳额定拉力 KN

50

电动机

型号

YZR 200L -6

总传动比 i

67.41

功率 Kw

22

钢丝绳

规格直径 mm

6*37-21.5

转速 r/min

970

额定速度 m/min

20

液压推杆制动器

YWZ-300/45

卷筒

直径长度 mm

∮ 380*740

电磁铁制动器



转速 r/min

14.39

外型尺寸 mm

1600*1490*850

容量绳 m

150

整机质量 kg

1250

减速器齿轮参数

第一级

模数

3

第二级

模数

4

第三级

模数

6

齿数比

64/35

齿数比

85/14

齿数比

85/14



项目

参数

项目

参数

钢丝绳额定拉力 KN

50

电动机

型号

YZR 160L -6

总传动比 i

155.21

功率 Kw

11

钢丝绳

规格直径 mm

6*37-21.5

转速 r/min

950

额定速度 m/min

9

液压推杆制动器

YWZ-300/45

卷筒

直径长度 mm

∮ 380*740

电磁铁制动器



转速 r/min

6.12

外型尺寸 mm

1600*1320*750

容量绳 m

150

整机质量 kg

1250

减速器齿轮参数

第一级

模数

3

第二级

模数

4

第三级

模数

6

齿数比

80/19

齿数比

85/14

齿数比

85/14

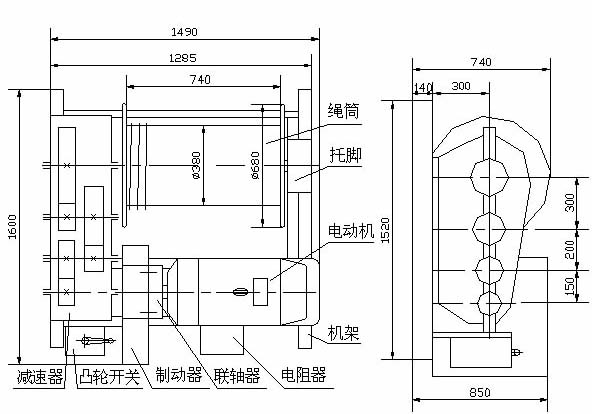

 ◆ 5吨B型卷扬机--传动系统示意图:
 ◆ 5吨B型卷扬机--详图:
