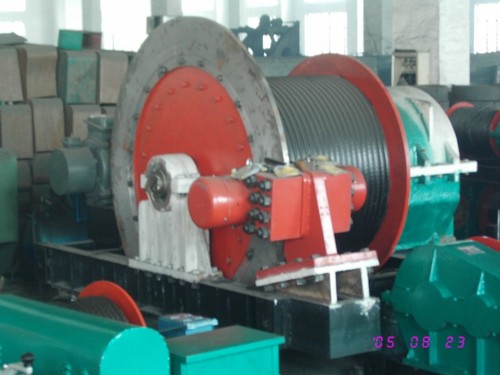

| 上海揽岳机械有限公司生产的JK、JM型卷扬机是一种体积小、重量轻、起重大、操作灵活、安全可靠、经久耐用的电动起重机。广泛适用于建筑、桥梁、冶金、矿山等企业工地中，本机除广泛用于物科升降和大型吊装工程中作卷扬之外。亦可在斜坡或半地拖拉各种材料和设备。 |
 |
项目 |
参数 |
项目 |
参数 |
钢丝绳额定拉力 KN |
150 |
电动机 |
型号 |
YZR 225M -8 |
总传动比 i |
322.07 |
功率 Kw |
22 |
钢丝绳 |
规格直径 mm |
6*37-39 |
转速 r/min |
718 |
额定速度 m/min |
6.5 |
液压推杆制动器 |
YWZ-400/90 |
卷筒 |
直径长度 mm |
∮ 780*1500 |
电磁铁制动器 |
|
转速 r/min |
2.23 |
外型尺寸 mm |
2465*2525*1300 |
容量绳 m |
370 |
整机质量 kg |
5500 |
减速器齿轮参数 |
第一级 |
模数 |
5 |
第二级 |
模数 |
6 |
第三级 |
模数 |
8 |
齿数比 |
105/14 |
齿数比 |
99/14 |
齿数比 |
85/14 |
|
|
| ◆ 15吨卷扬机--传动系统示意图： |
 |
|

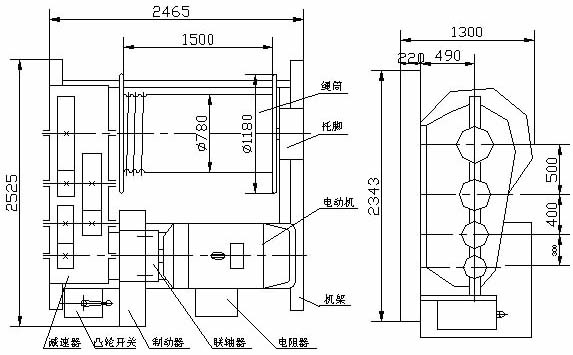

| ◆ 15吨卷扬机--详图： |
 |
|
|
|
|
|
